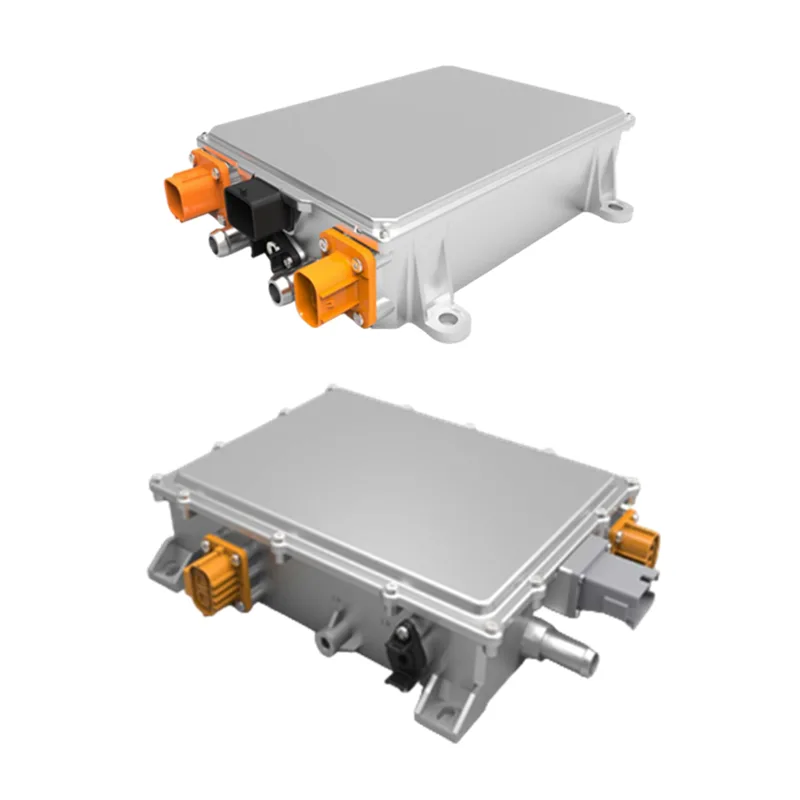

6,6 kW didelės galios IP67 skysčiu aušinamas OBC

„Zhaofeng“ pritaikytas 6,6 kW didelės galios IP67 skysčiu aušinamas OBC yra pagrindinis integruotas įkrovimo komponentas, nepriklausomai sukurtas naujoms energijos transporto priemonėms, daugiausia atsakingas už kintamosios srovės iš elektros tinklo pavertimą nuolatine srove, tinkama ličio akumuliatorių įkrovimui. Sparčiai vystantis naujų energetinių transporto priemonių pramonei, ypač didėjant efektyvaus ir patikimo komercinių transporto priemonių ir sunkiasvorių sunkvežimių įkrovimo paklausai, šis produktas buvo optimizuotas ir patobulintas galios tankio, prisitaikymo prie aplinkos ir saugos požiūriu. Skirtingai nuo tradicinio oru aušinamo OBC, 6,6 kW didelės galios IP67 skysčiu aušinamas OBC turi pažangią aušinimo skysčiu sistemą, kuri gali greitai išsklaidyti didelio galingumo įkrovimo metu susidariusią šilumą, užtikrindama stabilų veikimą net esant atšiaurioms darbo aplinkoms, tokioms kaip aukšta temperatūra, drėgmė ir dulkės. Jis palaiko platų įvesties įtampos diapazoną 100–266 VAC ir 50 Hz–61 Hz tinklo dažnį, kuris yra suderinamas su elektros tinklais daugelyje regionų. Išėjimo nuolatinės srovės įtampa yra stabili esant 360 V, o išėjimo srovę galima lanksčiai reguliuoti 0-20A/40A/60A diapazone, tenkinant skirtingos talpos ličio baterijų įkrovimo poreikius.

Modelio specifikacija

Elektros saugos parametrai

Diegimo vadovas

"1. Prieš montuodami patikrinkite, ar kintamosios srovės įvesties grandinės pertraukiklis, esantis kairėje įkroviklio pusėje, yra OFF padėtyje, kad įsitikintumėte, jog kintamosios srovės įvesties maitinimas yra atjungtas.

2. Prijunkite kintamosios srovės įvesties sąsają prie tinklo maitinimo šaltinio.

3. Prijunkite nuolatinės srovės išvesties jungtį (arba įkrovimo pistoletą) prie akumuliatoriaus bloko.

4.Atsargiai: laidus turi sumontuoti profesionalas!

Produkto privalumai

Aukštos kokybės 6,6 kW didelės galios IP67 skysčiu aušinamas OBC pasižymi dideliu ≥ 90 % energijos vartojimo efektyvumu, kuris gali veiksmingai sumažinti energijos nuostolius įkrovimo metu, sutrumpinti įkrovimo laiką ir padidinti naujų energiją naudojančių transporto priemonių važiavimo diapazoną, puikiai patenkindamas efektyvaus transporto priemonių įkrovimo poreikius aukšto dažnio eksploatavimo scenarijuose, pvz., logistikos ir tolimųjų atstumų operacijose; jo IP67 vandeniui ir dulkėms atspari funkcija leidžia visiškai atsispirti dulkių įsiskverbimui ir ilgalaikiam panardinimui į tam tikrą vandens gylį, o naudojant pažangią skysčių aušinimo sistemą, jis gali išlaikyti stabilų veikimą net ir atšiaurioje darbo aplinkoje, pavyzdžiui, kasyklose, uostuose ir statybvietėse, kurių aplinkos temperatūra yra iki 85°C, išsprendžiant sudėtingą tradicinės aplinkos prisitaikymo problemą; tuo pačiu metu jis aprūpintas keliomis visapusiškomis saugos apsaugos funkcijomis, įskaitant įvesties virš/per mažą įtampą, išėjimo viršsrovę, išėjimo trumpąjį jungimą, išėjimo perteklinę temperatūrą ir ryšio nutraukimą, kurios gali laiku reaguoti į įvairias neįprastas įkrovimo sąlygas, efektyviai apsaugodamos akumuliatoriaus ir visos transporto priemonės saugumą ir užtikrindamos patikimą saugaus transporto priemonių eksploatavimo įvairiais taikymo atvejais; be to, jis palaiko platų įvesties įtampos ir dažnio diapazoną, yra suderinamas su įvairiomis ličio baterijų specifikacijomis ir gali lanksčiai reguliuoti išėjimo srovę, kuri gali būti pritaikyta pagal skirtingų transporto priemonių modelių, tokių kaip lengvosios komercinės elektrinės transporto priemonės, vidutinio ir didelio našumo sunkvežimiai ir hibridinės transporto priemonės, poreikius, pasižymi dideliu suderinamumu ir lankstumu; gaminyje naudojami aukštos kokybės transporto priemonėms skirti komponentai ir integruotas liejimo apvalkalas, turintis stiprų antivibraciją ir atsparumą smūgiams, o brandžios skysčio aušinimo technologija sumažina komponentų susidėvėjimą, prailgina gaminio tarnavimo laiką, sumažina vėlesnes priežiūros išlaidas naudotojams, kurie ilgą laiką naudoja transporto priemones.

Naudojimo būdas

Diegimas → Įkrovimas → Kasdienė priežiūra → Tinkinimas ir derinimas

"1. 6,6 kW didelės galios IP67 skysčiu aušinamas OBC sumontuotas nurodytoje naujos energijos transporto priemonės maitinimo sistemos vietoje, o įvesties ir išvesties linijos yra sujungtos pagal transporto priemonės laidų specifikacijas, užtikrinant tvirtą sujungimą ir gerą izoliaciją. Skysčio aušinimo vamzdynas yra prijungtas prie transporto priemonės aušinimo sistemos, kad būtų užtikrinta sklandi aušinimo skysčio cirkuliacija.

2. Įkraudami prijunkite transporto priemonės įkrovimo pistoletą prie kintamosios srovės įkrovimo krūvos. OBC automatiškai aptiks įvesties įtampą ir dažnį ir susisieks su akumuliatoriaus valdymo sistema (BMS) per CAN2.0, kad gautų akumuliatoriaus įkrovos būseną. Jis automatiškai sureguliuos išėjimo srovę pagal akumuliatoriaus poreikį ir užbaigs nuolatinės įtampos ir nuolatinės srovės įkrovimo procesą.

3. Reguliariai tikrinkite OBC įvesties ir išvesties linijų jungtis ir skysčio aušinimo vamzdyno sandarumą, kad išvengtumėte laisvų jungčių ar skysčio nutekėjimo. Patikrinkite OBC veikimo būseną per transporto priemonės prietaisų skydelį. Jei įvyksta neįprastas aliarmas, nedelsdami nutraukite jo naudojimą ir atlikite profesionalią techninę priežiūrą.

4. Pritaikytų produktų atveju mūsų gamyklos techninis personalas atliks parametrų derinimą pagal transporto priemonės modelį ir klientų poreikius bei pateiks atitinkamas derinimo gaires ir naudojimo vadovą, kad užtikrintų normalų gaminio naudojimą.

Pakavimas ir siuntimas
