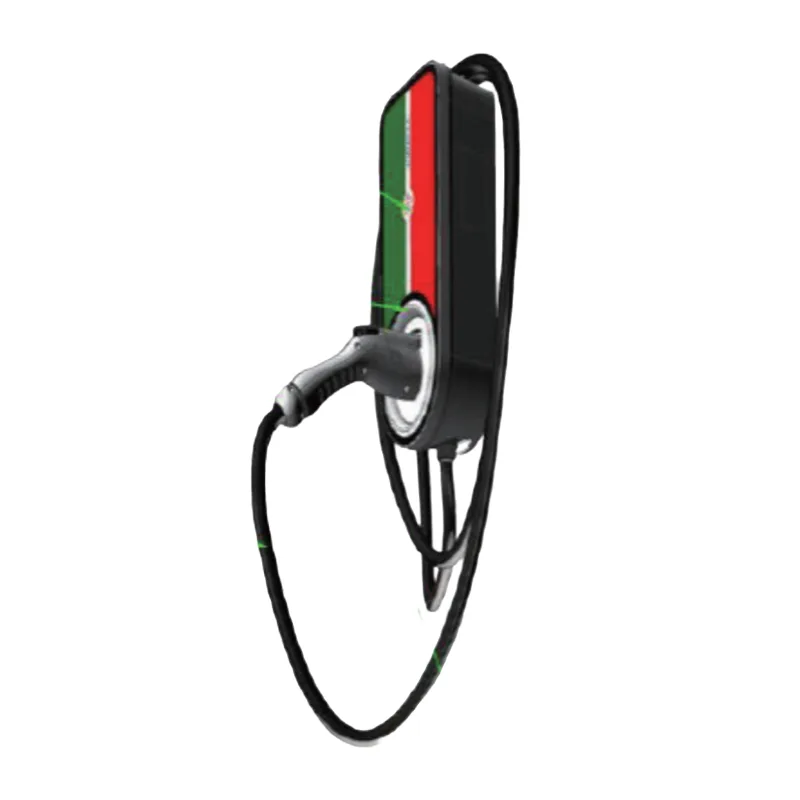

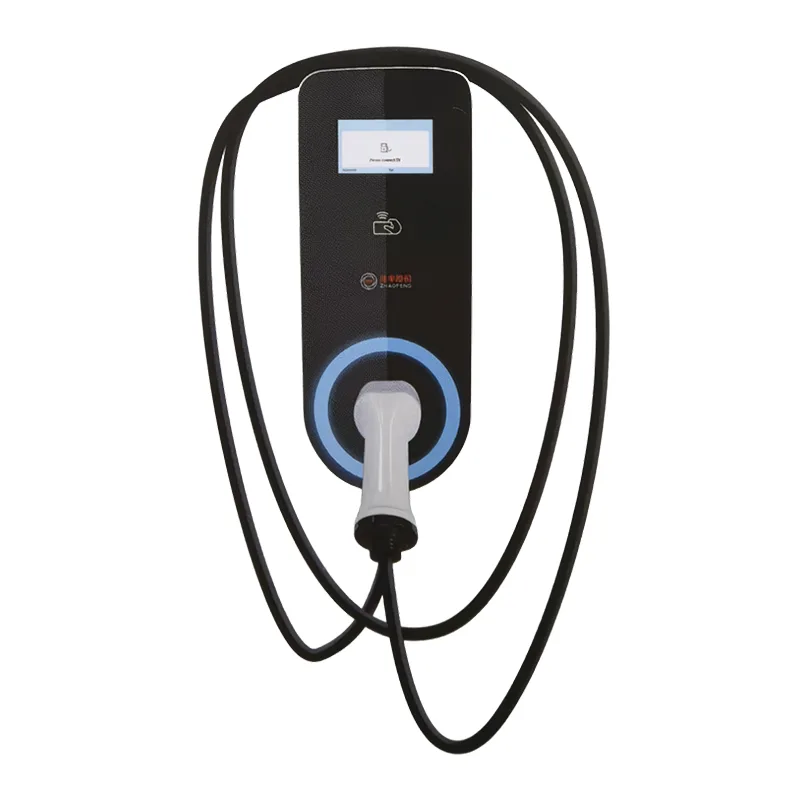

7KW prie sienos montuojamas kintamosios srovės įkrovimo krūva

Mūsų įmonės 7KW sieninė kintamosios srovės įkrovimo krūva – tai naujų energetinių transporto priemonių įkrovimo poreikiams tenkinti sukurtas įkrovimo įrenginys, kuris bus naudojamas kartu su įmontuotu elektromobilių įkrovikliu, teikiant elektromobilių įkrovimo paslaugas. Šis gaminys yra lengvai montuojamas, kompaktiško dydžio, paprastas naudoti, madingos išvaizdos, kortelių braukimas / įkrovimas, greitas ir efektyvus; kelios visapusiškos saugos apsaugos funkcijos (apsauga nuo trumpojo jungimo, apsauga nuo nuotėkio, apsauga nuo avarinio stabdymo, viršsrovė, apsauga nuo perkaitimo, apsauga nuo viršįtampių, IP54 klasės atsparumas dulkėms ir vandeniui, apsauga nuo įžeminimo) automatiškai atjungia maitinimą po įkrovimo, apsaugodama transporto priemonės saugumą.

1. Plug and play operacijos procesas kiekvienam savininkui pastatyti automobilį Užrakinkite automobilį - prijunkite įkrovimo pistoletą - pradėkite krauti (mirksi lemputė) Ateik ir pasikrauk, kai ateini◇, išeik, kai tai padaryta, visiškai nejautrus

2. Slankiklis pradėti veikimo procesą ◇ Savininko kištukas – Savininkas perbraukia įgaliojimo kortelę – Pradėkite įkrauti (mirksi lemputė)

Techniniai parametrai

Produkto savybės

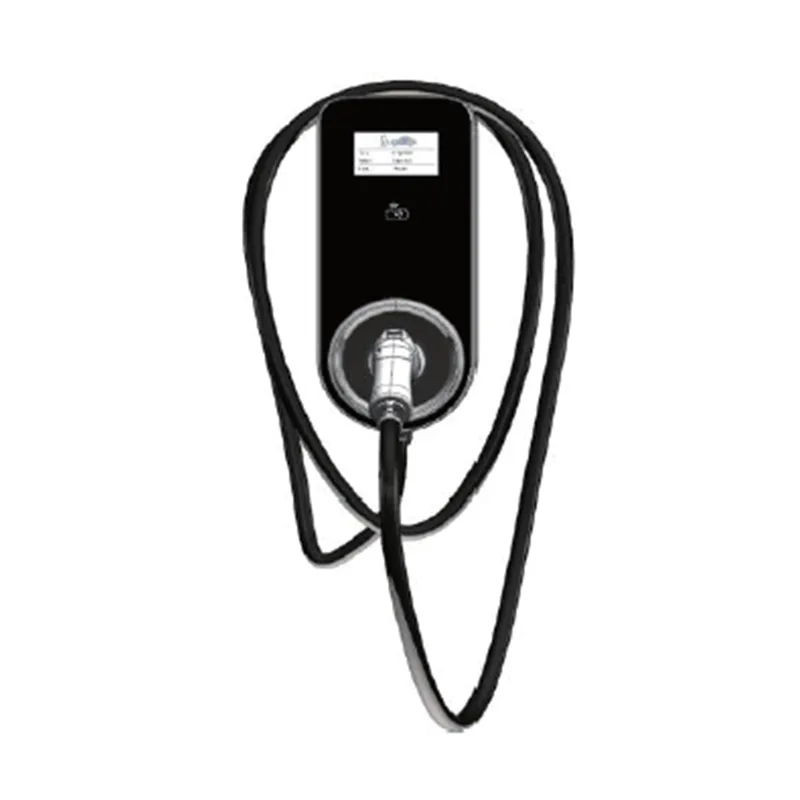

1) Įrengtas 4,3 colio ekranas ir LED būsenos indikatorius, leidžiantis išjungti įkrovimo procesą.

2) Galimybė bendrauti internetu per Ethernet/4G tinklą, įgalinanti realiojo laiko valdymo ir mokėjimo funkcijas.

3) Visapusiška sistemos apsauga: viršįtampis, apsauga nuo žemos įtampos, apsauga nuo viršsrovių, apsauga nuo trumpojo jungimo, apsauga nuo nuotėkio, apsauga nuo perkaitimo, apsauga nuo žaibo, užtikrinanti saugų ir patikimą gaminio veikimą.4) Duomenų saugojimas ir gedimų nustatymas.

5) Tiksli galios matavimo ir identifikavimo funkcija, didinanti vartotojo pasitikėjimą.

6) Bendra konstrukcija suprojektuota nuo lietaus ir dulkių, su IP54 apsaugos lygiu, tinka tiek viduje, tiek lauke

aplinkose ir plačiai naudojami vidaus ir užsienio aplinkoje.

7) Lengva įdiegti, naudoti ir prižiūrėti.

8) Saugus ir apsaugantis nuo vagysčių.

Diegimo aplinkos reikalavimai

1) Šis įkrovimo krūvas yra universalus vidaus ir lauko įkrovimo krūva, atitinkantis IP54 apsaugos lygį ir gali būti montuojamas lauke.

2) Įsitikinkite, kad aplinkos temperatūra yra nuo -30°C iki 50°C.

3) Montavimo vieta turi viršyti 2000 metrų aukštį.

4) Prie montavimo vietos neturi būti stiprios vibracijos, degių ir sprogių medžiagų.

5) Vieta neturi būti žemumoje arba vietovėje, kurioje gali užmirkti.

6) Polio montavimas turi būti paremtas siena. Jei yra sieninė atrama, montavimui ir tvirtinimui rekomenduojama naudoti specialius grindų stulpus.

7) Įrengdami polią, įsitikinkite, kad polis yra vertikaliai ir kad būtų išlaikomi orientaciniai įkrovimo polio aukščio nuo žemės duomenys (1,3-1,5 metro).

Montavimo būdas

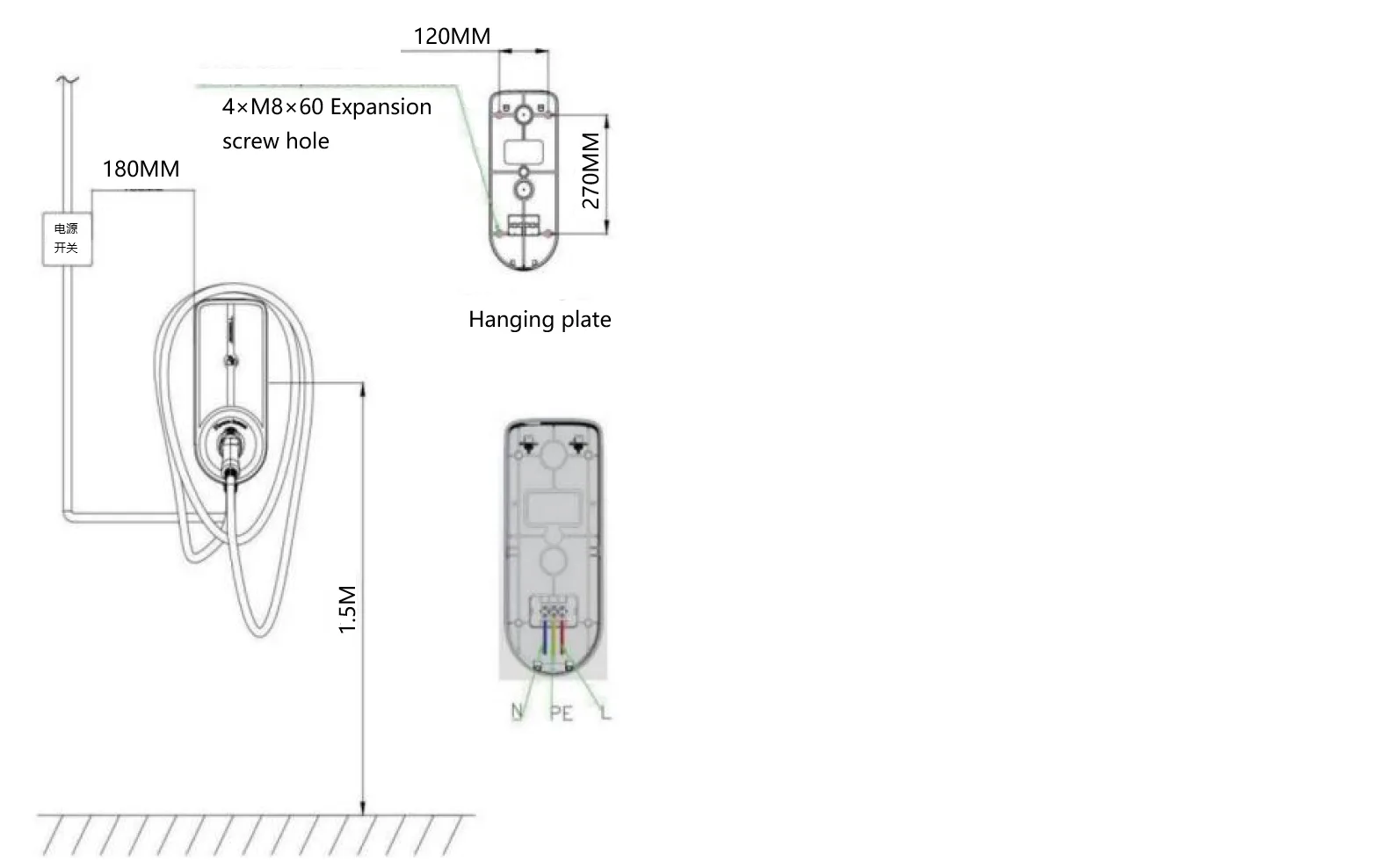

1) Įkrovimo polio aukščio nuo žemės orientaciniai duomenys (1,3-1,5 metro)2) Pažymėkite tvirtinimo angos vietą ant galinės plokštės ant sienos pagal tvirtinimo angos padėtį galinėje plokštėje.

Perforuokite smūginiu grąžtu (Φ8*65), tada įkiškite M8*60 plastikinius plėtimosi vamzdelius,

ir priveržkite varžtus per pakabinamą plokštę.

3) Įranga su gamykliniais įvesties kabeliais, jei reikia pratęsti įvesties kabelio ilgį,

pratęskite jungtį pagal tinkamą kabelio metodą pagal laidų identifikavimą prijunkite tris laidus (gaisrinė linija L, nulinė linija N, įžeminimo linija PE) prie gnybtų plokštės,

ir užbaigti laidus; (Kadangi įrangos srovė yra didelė, išplėtimas turėtų užtikrinti patikimą ryšį);

4) Kad išvengtumėte elektros smūgio pavojaus, įranga turi užtikrinti, kad įvesties įžeminimo laidas būtų tvirtai pritvirtintas.
