Kas yra įmontuotas įkroviklis ir kaip jis veikia elektrinėse transporto priemonėse

AnO„n-board“ įkroviklis (OBC)yra esminis elektra varomų transporto priemonių (EV) komponentas, kuris paverčia kintamą elektros energiją iš tinklo į nuolatinės srovės energiją, kad būtų galima saugiai įkrauti akumuliatorių. Šiame išsamiame vadove paaiškinama, kas yra integruotas įkroviklis, kaip jis veikia, pagrindiniai jo komponentai, galios rodikliai, įkrovimo standartai ir kaip pasirinkti tinkamą elektromobilių platformai skirtą sprendimą. Remiantis pramonės praktika ir techninėmis įžvalgomis, šiame straipsnyje taip pat pabrėžiama, kaip gamintojams patinkaZhaofengtobulina integruoto įkroviklio technologiją, kad padidintų efektyvumą, saugumą ir išmanų įkrovimo integravimą.

Turinys

• 1. Kas yra įmontuotas įkroviklis?
• 2. Kodėl įmontuoti įkrovikliai yra būtini EV
• 3. Kaip veikia įmontuotas įkroviklis?
• 4. Pagrindiniai integruoto įkroviklio komponentai
• 5. Įtaisyto įkroviklio galios lygiai ir standartai
• 6. Įtaisytas įkroviklis ir išorinis įkroviklis
• 7. Efektyvumas, sauga ir šilumos valdymas
• 8. Išmanusis įkrovimas ir dvikrypčiai OBC
• 9. Kaip išsirinkti tinkamą įmontuotą įkroviklį
• 10. Programos visuose EV segmentuose
• DUK

1. Kas yra įmontuotas įkroviklis?

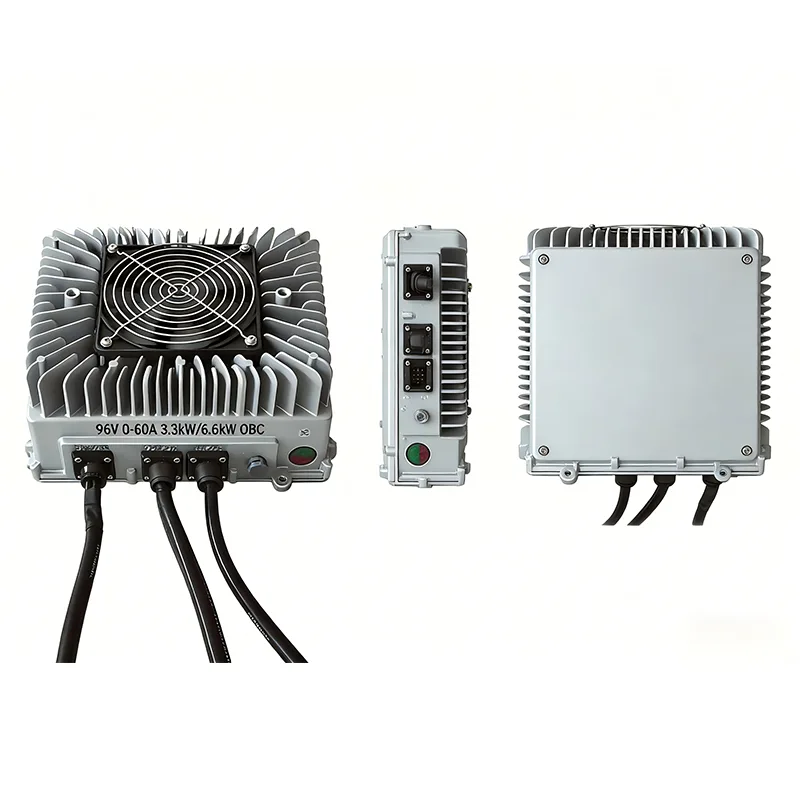

AnĮmontuotas įkroviklisyra elektromobilyje sumontuota galios elektronikos sistema. Pagrindinė jo funkcija yra paversti kintamosios srovės (AC) elektros energiją iš išorinio maitinimo šaltinio į nuolatinės srovės (DC) elektros energiją, kuri gali būti saugoma transporto priemonės akumuliatoriaus bloke.

Skirtingai nuo išorinių greitųjų įkroviklių, integruotas įkroviklis keliauja kartu su transporto priemone, todėl elektromobilių savininkai gali įkrauti bet kur, kur yra kintamosios srovės lizdas arba kintamosios srovės įkrovimo stotis.

2. Kodėl įmontuoti įkrovikliai yra būtini EV

• Įgalinkite įkrovimą namuose ir darbo vietoje
• Užtikrinkite saugų ir kontroliuojamą akumuliatoriaus įkrovimą
• Palaikykite pasaulinius įkrovimo standartus
• Sumažinkite priklausomybę nuo nuolatinės srovės greitojo įkrovimo infrastruktūros

Be integruoto įkroviklio elektromobiliai būtų visiškai priklausomi nuo išorinių nuolatinės srovės įkroviklių, o tai sumažintų patogumą ir padidintų infrastruktūros išlaidas.

3. Kaip veikia įmontuotas įkroviklis?

Integruoto įkroviklio veikimas susideda iš kelių etapų:

1. AC įvestis– Energija tiekiama iš tinklo per įkrovimo kabelį.
2. EMI filtravimas– Slopina elektromagnetinius trukdžius.
3. Galios koeficiento korekcija (PFC)– Pagerina tinklo efektyvumą.
4. AC-DC konvertavimas- Konvertuoja AC į DC.
5. DC reglamentas– Reguliuoja įtampą/srovę akumuliatoriaus saugumui.

Pažangūs sprendimai, pvz., sukurtiZhaofeng, integruokite skaitmeninį valdymą ir išmanųjį ryšį, kad optimizuotumėte šį procesą.

4. Pagrindiniai integruoto įkroviklio komponentai

5. Įtaisyto įkroviklio galios lygiai ir standartai

Integruotų įkroviklių galia skiriasi priklausomai nuo transporto priemonės klasės:

• 3,3 kW – pradinio lygio EV
• 6,6 kW – įprasti lengvieji automobiliai
• 11 kW – Premium ir flotilės automobiliai
• 22 kW – komerciniai ir našūs EV

Jie atitinka tokius standartus kaip:

• IEC 61851
• SAE J1772
• GB/T

6. Įtaisytas įkroviklis ir išorinis įkroviklis

7. Efektyvumas, sauga ir šilumos valdymas

Aukštos kokybės integruoti įkrovikliai pasiekia daugiau nei 94 % efektyvumą, sumažindami energijos nuostolius ir šilumos gamybą. Saugos funkcijos apima:

• Apsauga nuo viršįtampių
• Apsauga nuo viršsrovių
• Izoliacijos stebėjimas
• Temperatūros jutikliai

Zhaofeng daug dėmesio skiria šiluminiam dizainui, kad būtų užtikrintas ilgas tarnavimo laikas sudėtingomis sąlygomis.

8. Išmanusis įkrovimas ir dvikrypčiai OBC

Šiuolaikiniai integruoti įkrovikliai palaiko:

• CAN komunikacija
• Išmaniojo tinklo integravimas
• Transporto priemonės į tinklą (V2G)
• Transporto priemonės pakrovimas (V2L)

Šios funkcijos paverčia elektromobilius mobiliaisiais energijos ištekliais.

9. Kaip išsirinkti tinkamą įmontuotą įkroviklį

Rinkdamiesi integruotą įkroviklį, atsižvelkite į:

• Akumuliatoriaus įtampa ir talpa
• Tikslinis įkrovimo laikas
• Regioniniai tinklo standartai
• Šiluminiai ir erdvės apribojimai
• Tiekėjo patikimumas

Darbas su patyrusiais gamintojais kaipZhaofengužtikrina atitiktį, našumą ir mastelio keitimą.

10. Programos visuose EV segmentuose

• Lengvieji elektromobiliai
• Elektriniai autobusai
• Elektriniai motociklai
• Logistikos ir pristatymo automobiliai
• Pramoninės elektros mašinos

DUK

Ką veikia integruotas įkroviklis?

Jis paverčia kintamosios srovės energiją iš tinklo į nuolatinės srovės maitinimą, tinkamą EV akumuliatoriui įkrauti.

Ar didesnės kW įmontuotas įkroviklis visada geresnis?

Nebūtinai. Optimali galia priklauso nuo baterijos dydžio, tinklo talpos ir sąnaudų.

Ar integruoti įkrovikliai gali palaikyti greitą įkrovimą?

Jie palaiko greitesnį kintamosios srovės įkrovimą, bet negali atitikti DC greitųjų įkroviklių.

Kiek laiko veikia integruotas įkroviklis?

Tinkamai suprojektuotas ir aušinamas integruotas įkroviklis gali tarnauti visą transporto priemonės tarnavimo laiką.

Išvada

Integruotas įkroviklis yra elektrinių transporto priemonių technologijos kertinis akmuo, subalansuojantis patogumą, saugumą ir efektyvumą. Spartėjant EV pritaikymui, įmonių naujovės mėgstaZhaofengir toliau plėsti išmaniųjų, didelio efektyvumo įkrovimo sprendimų ribas.

Jei ieškote patikimų, didelio našumo integruotų įkroviklių sprendimų, pritaikytų jūsų elektromobilių platformai,susisiekite su mumisšiandien ir išsiaiškinti, kaip galime padėti įgyvendinti jūsų elektrifikavimo tikslus.
